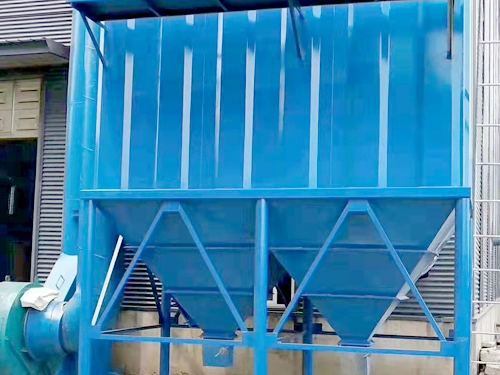

科信环保35T锅炉布袋除尘器的结构布置
河北科信环保生产的35T锅炉布袋除尘器已经在多个行业当中应用,我厂的35T锅炉布袋除尘器主要具有高度性、高适用性的设计,本体结构及零部件全部按照高温烟气环境进行设计,选用合格的滤料及零部件,满足了环保净化要求,以提高工作效率。
35T锅炉布袋除尘器的布置:
1、(单)排共5个单元,每室设120条除尘布袋,每台除尘器共有除尘布袋数量120×5=600条。总过滤面积`1800m2/台。(以上除尘器布置方式、灰斗下法兰离地高度和除尘器外形尺寸可根据现场情况适当调整)。
2、除尘布袋采用φ160×6000mm标准规格,采用布袋滤料(PPS+PTFE),覆膜处理。
3、35T锅炉布袋除尘器采用外滤式过滤方式,滤袋利用弹簧涨圈与花板自锁联接,干净空气与含尘气体的分隔。滤袋由袋笼所支撑。
4、在清灰时由PLC发出脉冲信号给电磁脉冲阀(上海袋配),通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。
5、顶部防雨棚,防止在环境条件下结露现象的发生及保护除尘器顶部装置。
6、除尘系统设置了旁路管道,在锅炉投油、烟温异常、“四管”爆裂等状态下使烟气经旁路管道排放而不经过滤袋,从而地保护除尘器。
7、除尘器设置烟气温度在线检测装置,当烟气温度过高或过低,超过预设报警值时,自动打开旁路系统阀门排放烟气,保护滤袋。
8、除尘器进风气流均布装置,使进入除尘器的含尘气体均匀地分布在每个滤袋,地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。
本厂已经拥有成熟的35T锅炉布袋除尘器的生产技术;根据用户的安装场地做出具体的设计方案;该设备具有下进风、离线清灰、离线检修、外滤式除尘、清灰效果好、过滤区全封闭、维护检修机外执行、操作方便等特点。
